稀土（氯化鑭鈰）包裝碼垛改造方案

我國是稀土儲量大國，稀土種類較多，以我國北方某國有大型稀土生產企業氯化鑭鈰為例，產品包裝規格以噸袋包裝和50kg小袋為主，包裝袋為內PE袋扎口外編織袋封口方式。包裝現場為人工裝袋人工碼垛，包裝效率低下，勞動強度大。結合現場情況制定以下方案：

一設計和運行條件

名稱：噸袋、小袋包裝系統
數量：1套
用途：本技術方案提供的設備能滿足稀土（氯化鑭鈰）產品的噸袋包裝作業。
供貨范圍：1套噸袋包裝機，電氣控制系統、輔助設備、扶梯及欄桿等
運行方式：人工掛袋連續運行
包裝機入口物料參數：
物料性質：片狀（干燥）；
包裝內容：稀土
包裝速度：10-20袋/小時（噸包）；100-200袋/小時（50公斤）
稱量精度：±0.2%
正常進口溫度：常溫
安裝位置：室內
工作環境溫度：-20~+45℃
包裝袋:
包裝袋結構形式:噸包袋、小袋
包裝重量:1000kg/包（噸包）50kg/袋（小袋）；
碼垛速度：600包/小時

二技術要求

2.1 基本組成

噸袋包裝系統組成：物料輸送提升裝置、緩存料倉、吊袋裝置、稱重裝置、給料裝置、噸包提升整理裝置、承重機架、檢修平臺、噸包物料輥道輸送機、電氣控制系統、扶梯及欄桿等；
小袋包裝系統組成：物料輸送提升裝置、緩存料倉、定量包裝機、縫包輸送機、縫包機、控制柜等

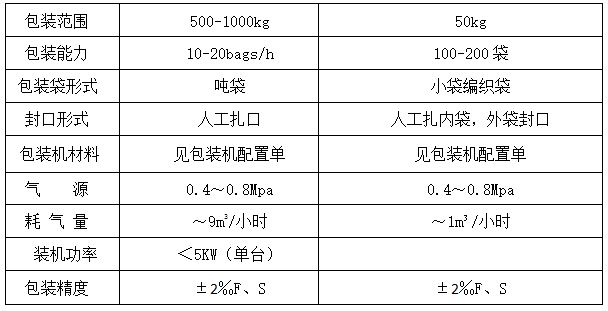

2.2 包裝線系統技術參數

2.3 工藝說明

2.3.2 工藝流程敘述

包裝現場：
物料輸送皮帶下口接料裝置下方增加二次破碎裝置，下方安裝提升料斗，接料斗設置兩個出料口，分別對接兩臺大傾角皮帶輸送機。一臺大傾角皮帶輸送機將物料輸送到噸袋包裝機上方緩存料倉，另外一臺輸送到小袋包裝機上方料倉。運行時可同時進行噸袋和小袋物料包裝。噸袋包裝完成后由人工將內袋口扎好，叉車將噸袋挑出，小袋包裝完成后人工將內袋扎緊，外袋進行縫包。

2.3.3 布局示意圖：
